Realizzazione di un nuovo parco eolico

Progettazione delle opere di fondazione in c.a. per nuove torri eoliche di altezza h = 82 m e relativi aerogeneratori e verifica sismica delle torri.

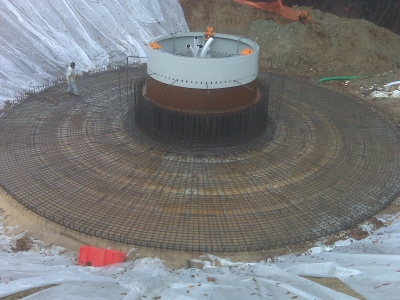

La fondazione della torre è costituita da un plinto in c.a. di forma circolare con diametro esterno di 16,70 m e spessore variabile. L’estradosso della fondazione è rastremato verso il centro con spessore crescente al diminuire del raggio: in corrispondenza del raggio esterno di 8,35 m si ha lo spessore minimo di 0,90 m mentre in corrispondenza del raggio 3,30 m lo spessore diventa 1,60 m. L’anello centrale della fondazione, dove viene inglobata nel getto di c.a. la virola di fondazione della torre eolica in acciaio, ha una altezza di 2,60 m. Per condurre le analisi della fondazione è stato realizzato un modello ad elementi finiti impiegando elementi bidimensionali di tipo plate/shell per poter considerare la variabilità dello spessore e ipotizzando un comportamento su suolo elastico alla Winkler.
La torre tubolare in acciaio, di forma conica, è suddivisa in quattro parti di lunghezza, rispettivamente 12,53 m, 18,20 m, 21,80 m, 23,68 m, una quinta parte alla base (denominata sezione di fondazione) è inserita nel getto della struttura di fondazione in cemento armato. Le singole parti e la turbina posta in sommità sono unite tra loro attraverso collegamenti flangiati. Il diametro esterno alla base della torre è pari a 4,30 m (a 0,75 m dallo spiccato di fondazione), mentre i diametri in corrispondenza dei collegamenti flangiati sono 3,91 m, 3,35 m, 2,71 m e 2,19 m. Per verifica sono stati ricalcolati i pesi degli elementi che compongono la torre, si riepilogano di seguito i principali valori:
peso turbina: 136.209,99 kgf
peso torre: 186.282,43 kgf
peso flange: 14.532,00 kgf
peso aggiuntivo: 7.678,00 kgf
Con peso aggiuntivo si intende il peso degli impianti e degli elementi accessori posti all’interno della torre che è stato valutato in 100 kg/ml.
